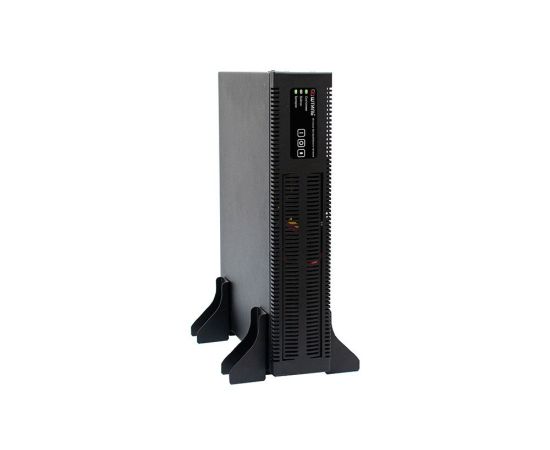

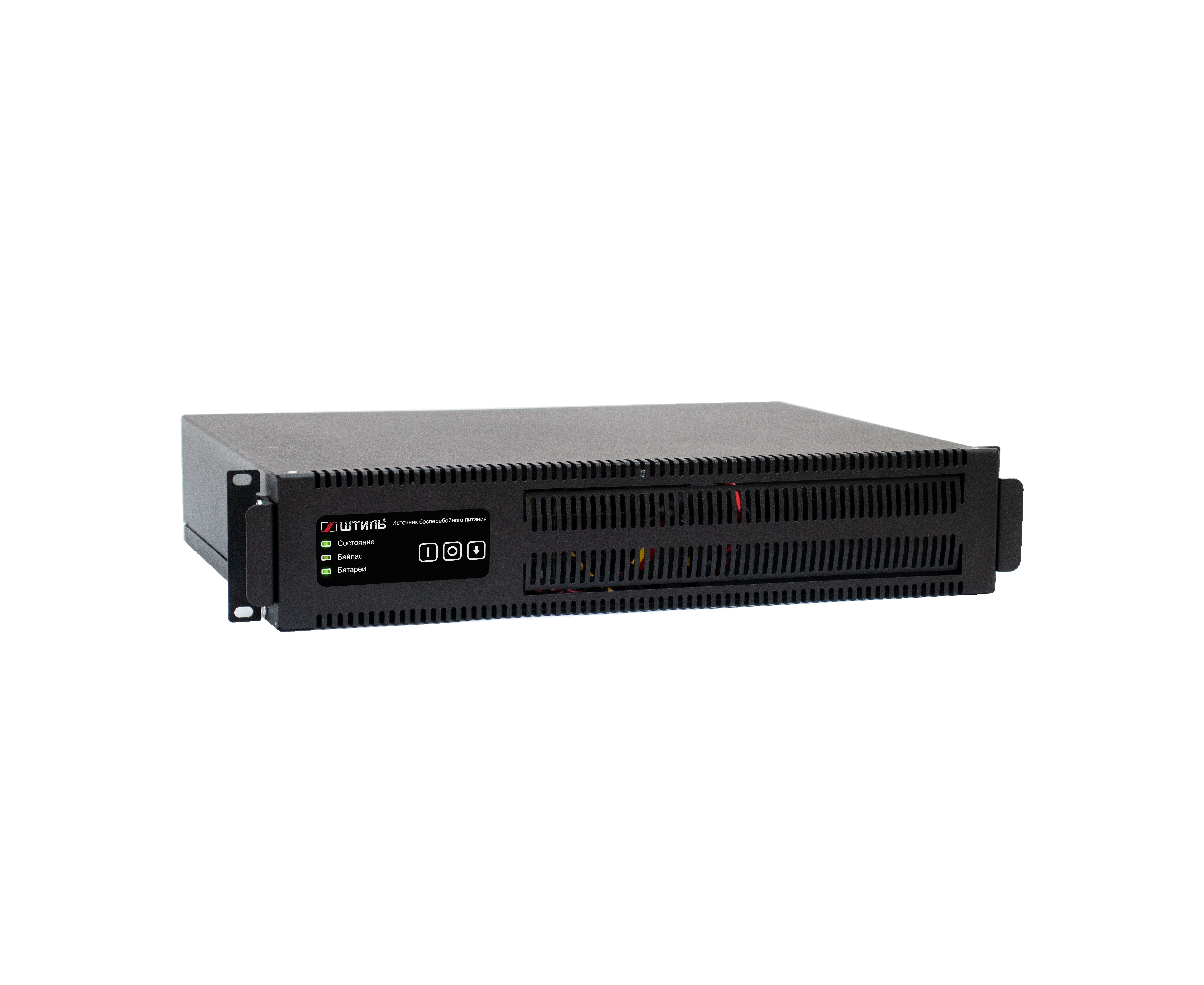

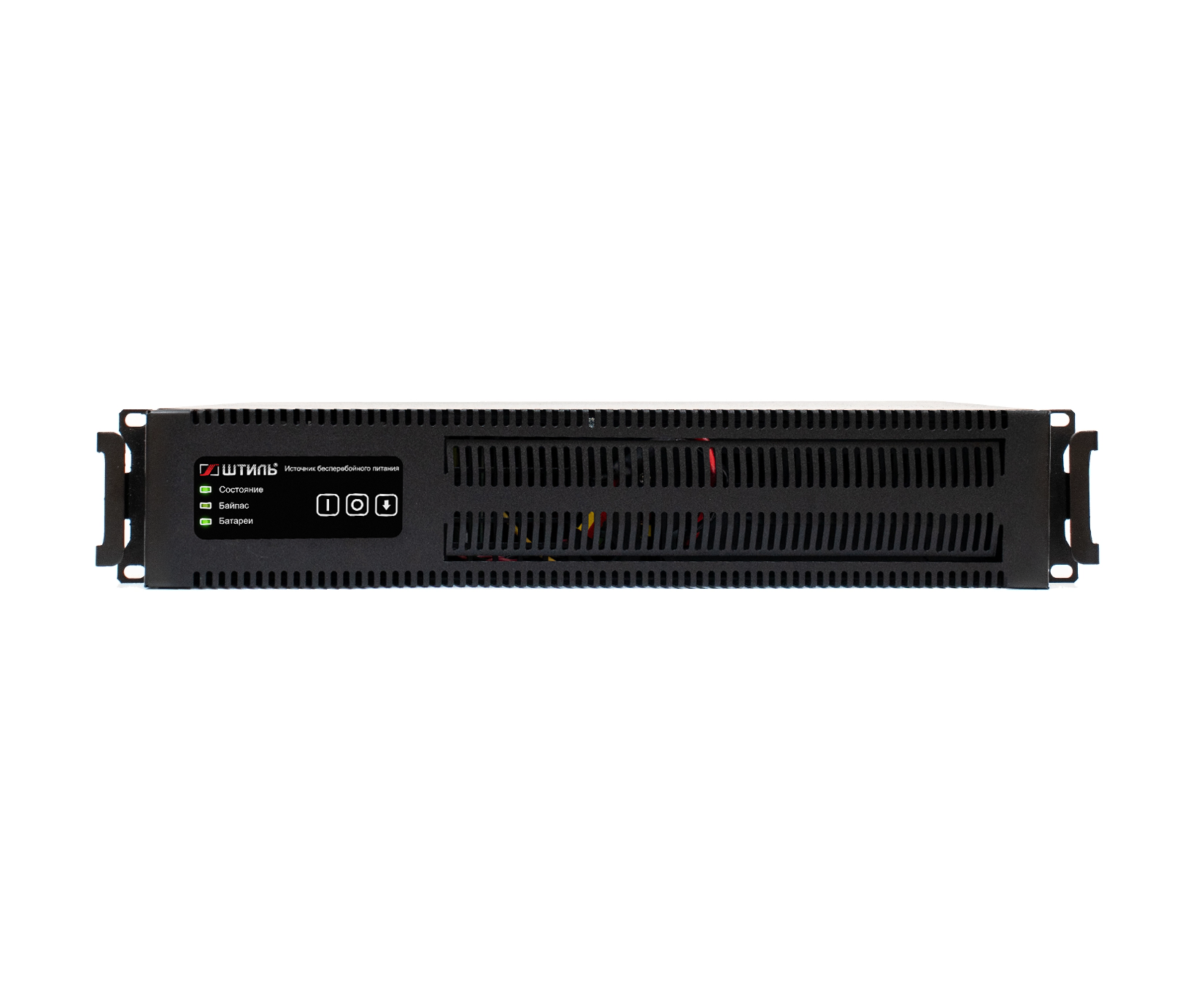

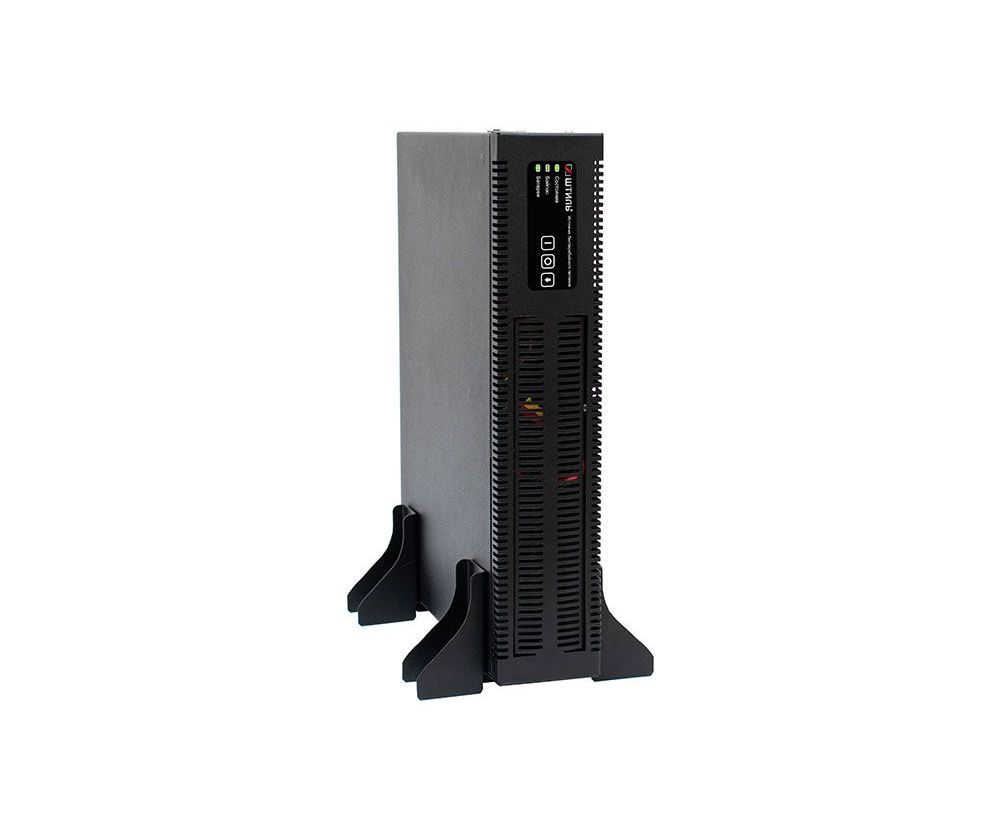

ИБП Штиль STR300SL-27 225Вт 300ВА черный

Общие

Число фаз 1 в 1

Режимы работы on-line, автономный, байпас, ECO

Активная мощность, кВт 0,225

Полная мощность, кВА 0,3

Топология on-line (с двойным преобразованием)

Форм-фактор напольный/в стойку

Входные характеристики

Плавный пуск да

Потребляемая мощность в режиме холостого хода, Вт 16

Максимальный входной ток, А 1,9

Входной коэффициент мощности 0,99

Допустимый диапазон входной частоты, Гц 45-65

Номинальная входная частота, Гц 50

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -15)

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +10)

Предельный диапазон входного напряжения, В 90-295

Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Номинальное входное напряжение, В 230

Совместимость с генератором да

Тип входной сети однофазная трехпроводная (L, N, PE)

Максимальный ток байпаса, А 4,5

Выходные характеристики

Тип выходного напряжения однофазное

КПД при работе через байпас или в режиме ECO, % 99

Крест-фактор 3:1

Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Максимальный выходной ток, А 1,2

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Диапазон настройки выходного напряжения, В 210-240, шаг 5

Номинальное выходное напряжение, В 230

Форма выходного напряжения чистая синусоида

Точность стабилизации выходного напряжения, % ±2

Выходной коэффициент мощности 0,75

Точность стабилизации выходной частоты (при работе от АБ), % ±0,2

Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с

КПД в режиме on-line, % 91

КПД в автономном режиме, % 82

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Время автономной работы (при 80% загрузке ИБП) 45 мин

Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)

Функционал управления АБ 10-ти секундный тест, защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Время автономной работы при 100% (50%) загрузке ИБП, мин 32 (80)

Время заряда встроенных АБ, ч не более 8 (до 90% емкости)

Возможность «горячей» замены встроенных АБ да

Емкость встроенных АБ, Ач 27

Количество встроенных АБ 12В, шт. 3

Номинальный ток заряда встроенного ЗУ, А 3

Номинальное напряжение АБ, В 12

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Наличие встроенных батарей да

Защита

Защита от аварии в ИБП электронная аварийная защита

Защита от «глубокого» разряда батарей да

Электронный автоматический байпас да

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Панель управления и интерфейсы

«Сухие» контакты опция (требуется установка карты мониторинга)

RS-232 опция (требуется установка карты мониторинга)

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Функциональные клавиши «Вкл», «Откл», «Смена режима»

Светодиодная индикация состояние, байпас, батарея

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга,

обмен данными только с оборудованием «Штиль»)

Датчик температуры опция (требуется установка карты мониторинга)

Подключение

Первоочередное отключение неприоритетной нагрузки нет

Входная сеть IEC-320-C14

Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.)

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 89х440х354 (в стойку, без учёта кронштейнов для горизонтального крепления)

89х482х354 (в стойку, полный габарит)

467х207х354 (напольный)

Габаритные размеры ВхШхГ (в упаковке), мм 138х480х462

Высота установки в стойку, U 2

Масса, кг 16

Цвет корпуса чёрный
